稱重傳感器OSBKB-100KG
傳感器作為現代工業與科技的基石，扮演著將物理量轉化為可測量信號的重要角色。它們廣泛應用于各個領域，從工業控制到智能家居，從醫療健康到航空航天，都離不開傳感器的精準監測。在全球傳感器市場中，韓國奉信品牌憑借其卓越的產品性能和技術創新，占據了舉足輕重的地位。我們將詳細介紹奉信品牌中的一款經典產品——OSBKB-100傳感器，探討其技術參數、選型建議、安裝步驟、工作原理及應用場景。
品牌：BONGSHIN（韓國奉信）
型號：OSBKB-100KG
類型：剪切梁式稱重傳感器，也被稱為懸臂梁式傳感器
額定載荷：100kg
型號 | OSBKB | |
額定量程 (R.C.) | 100, 200, 500kg, 1, 2, 3, 5, 10 ton | |
額定輸出(R.O.) | 3.0mV/V ± 0.25% | |
線性誤差 | ≤0.03% R.O. | |
滯后誤差 | ≤0.02% R.O. | |
重復誤差 | ≤0.02% R.O. | |
蠕變誤差 | 20分鐘內≤0.03% | |
零點平衡 | ≤1% R.O. | |
補償溫度范圍 | -10 ~ 70°C | |
工作溫度范圍 | -20 ~ 80°C | |
溫度對額定輸出的影響 | ≤0.02% LOAD/10°C | |
溫度對零點平衡的影響 | ≤0.02% R.O./10°C | |
輸入電阻 | 400 Ohms ± 20 Ohms | |
輸出電阻 | 350 Ohms ± 5 Ohms | |
絕緣電阻 (最小) | 2000 MOhms at 50V DC | |
激勵電壓 | 3~12V(推薦), 15V(最大) | |
電氣連接 (22AWG x 4芯屏蔽) | 200kg ~ 2t | ?5mmx3m (標準), 6m (選項) |
3, 5t | ?5mmx6m | |
10t | ?7mmx6m | |
保護等級 | 符合 IP 67 | |
安全過載 | 150% R.C | |
最大過載 | 300% R.C | |
這些參數對傳感器性能的影響不容忽視。測量范圍決定了傳感器的適用范圍，精度則決定了測量結果的準確性。材質的選擇則關系到傳感器的使用壽命和穩定性。而輸出信號的多樣性則使得OSBKB-100能夠輕松適應各種控制系統。
在選擇OSBKB-100kg傳感器時，應充分考慮應用場景和測量需求。例如，在工業自動化領域，需要選擇具有高精度和快速響應能力的傳感器；在稱重系統中，則需要選擇具有穩定輸出和良好抗偏載能力的傳感器。此外，還應考慮傳感器的尺寸、安裝方式以及與其他設備的兼容性等因素，如有需要選項幫助可聯系我們，電話/微信：13392863941。
OSBKB-100kg傳感器憑借其卓越的性能，廣泛應用于以下場景：
1、工業自動化：用于生產線上的物料搬運、裝配線定位等，實現自動化控制。OSBKB-100kg傳感器的安裝步驟如下：
1、準備工作：確保安裝環境整潔、無振動干擾，準備好所需的安裝工具和材料。OSBKB-100kg傳感器采用應變片測量原理，當傳感器受到外力作用時，應變片發生形變，導致電阻值發生變化。通過測量這種電阻變化，可以計算出外力的大小。OSBKB-100kg傳感器在工業自動化、稱重系統、測力設備等領域的廣泛應用，展示了其在實際應用中的優勢和價值。奉信品牌OSBKB-100傳感器以其原裝進口、大量現貨的優勢，贏得了市場的廣泛認可。我們作為BONGSHIN奉信的總代理商，提供最優惠的價格和最完善的服務。

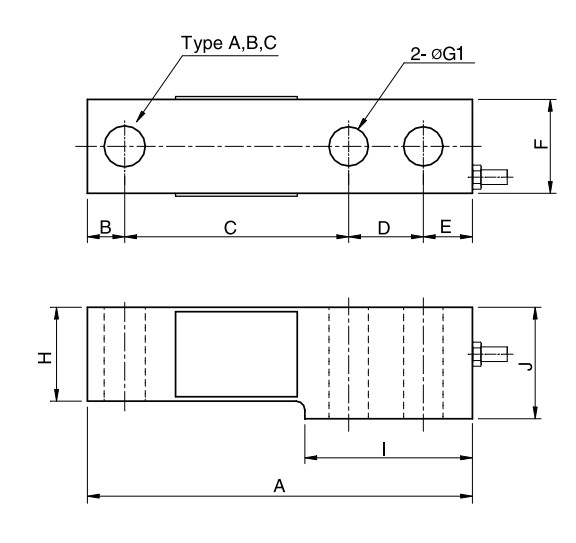

尺寸-mm
量程 | A | B | C | D | E | F | G1 | G2 | H | H1 | I | J | 重量 |
100kg ~ 2t (980.7N~19.61kN) | 131 | 12.7 | 76.2 | 25.4 | 16.7 | 32 | 13.5 | M12x1.75P | 32 | 16 | 57 | 38 | 0.8 |
3, 5t (29.42, 49.03kN) | 171.5 | 19 | 95.3 | 38.1 | 19.1 | 38.1 | 20.5 | M20x2.5P | 38 | 19 | 76.2 | 44.5 | 1.8 |
10t (98.07kN) | 222.3 | 25.4 | 120.7 | 50.8 | 25.4 | 50.8 | 26.2 | M24x2P | 50.8 | 25 | 108 | 57.2 | 4.1 |
